LinKit - Kit di montaggio per attuatori lineari

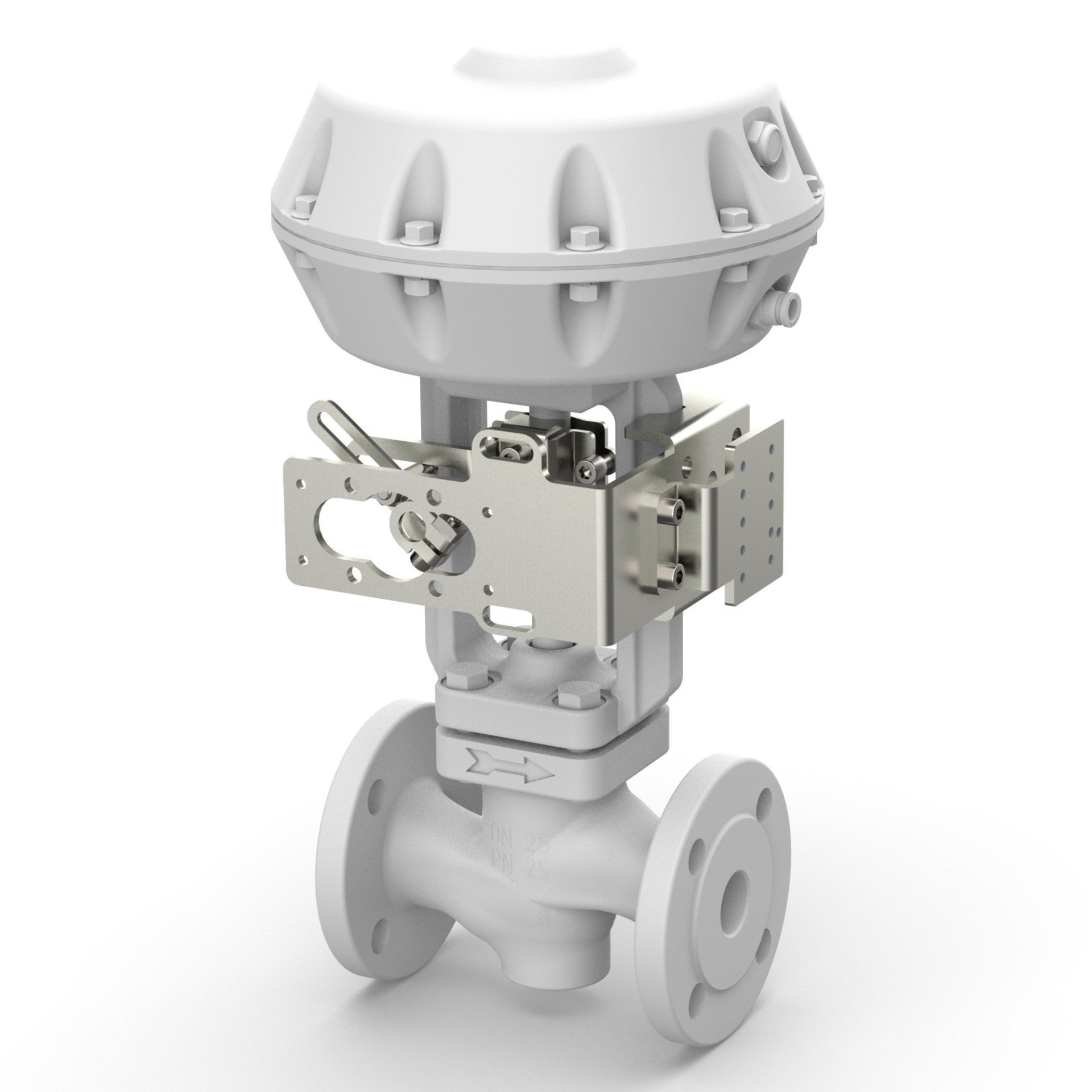

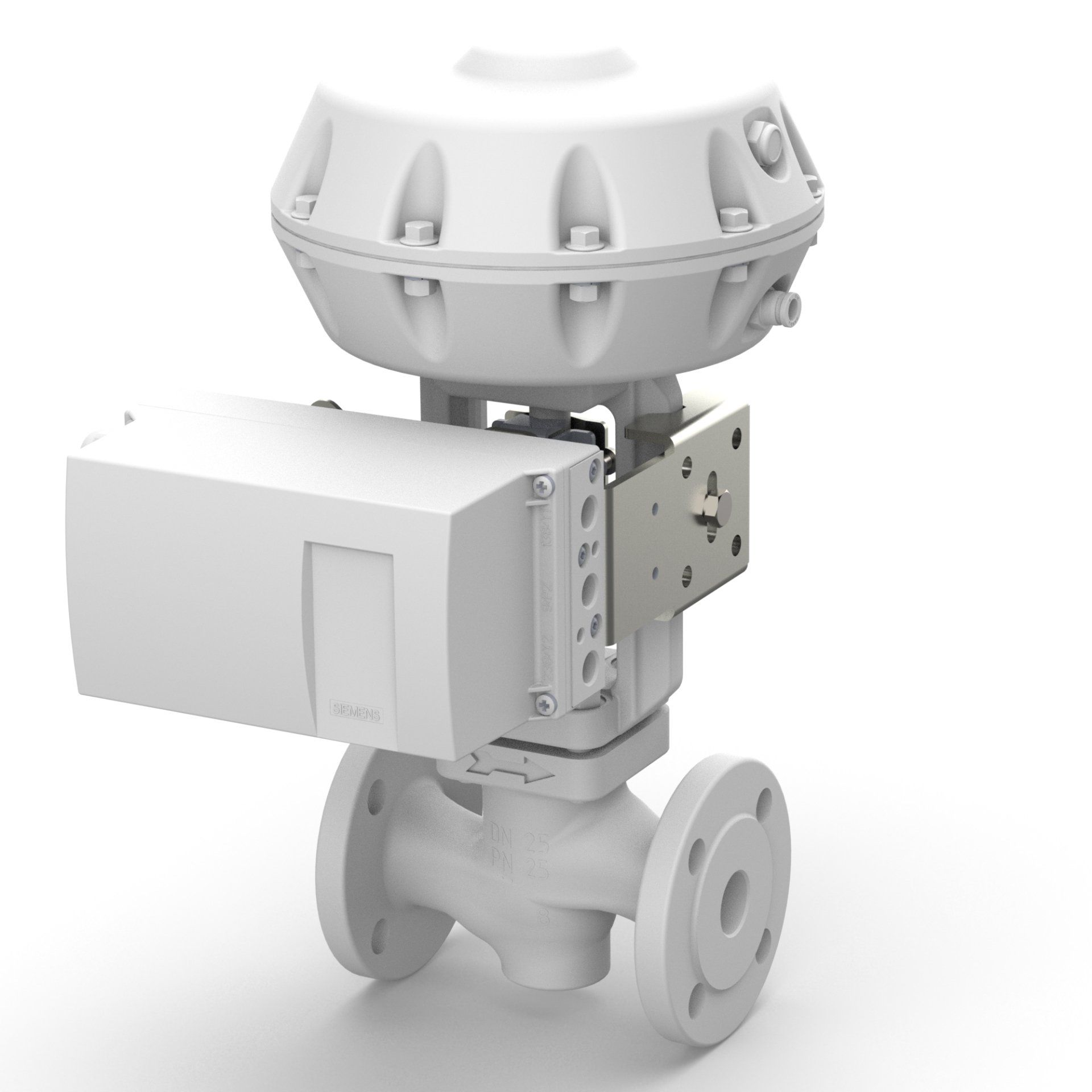

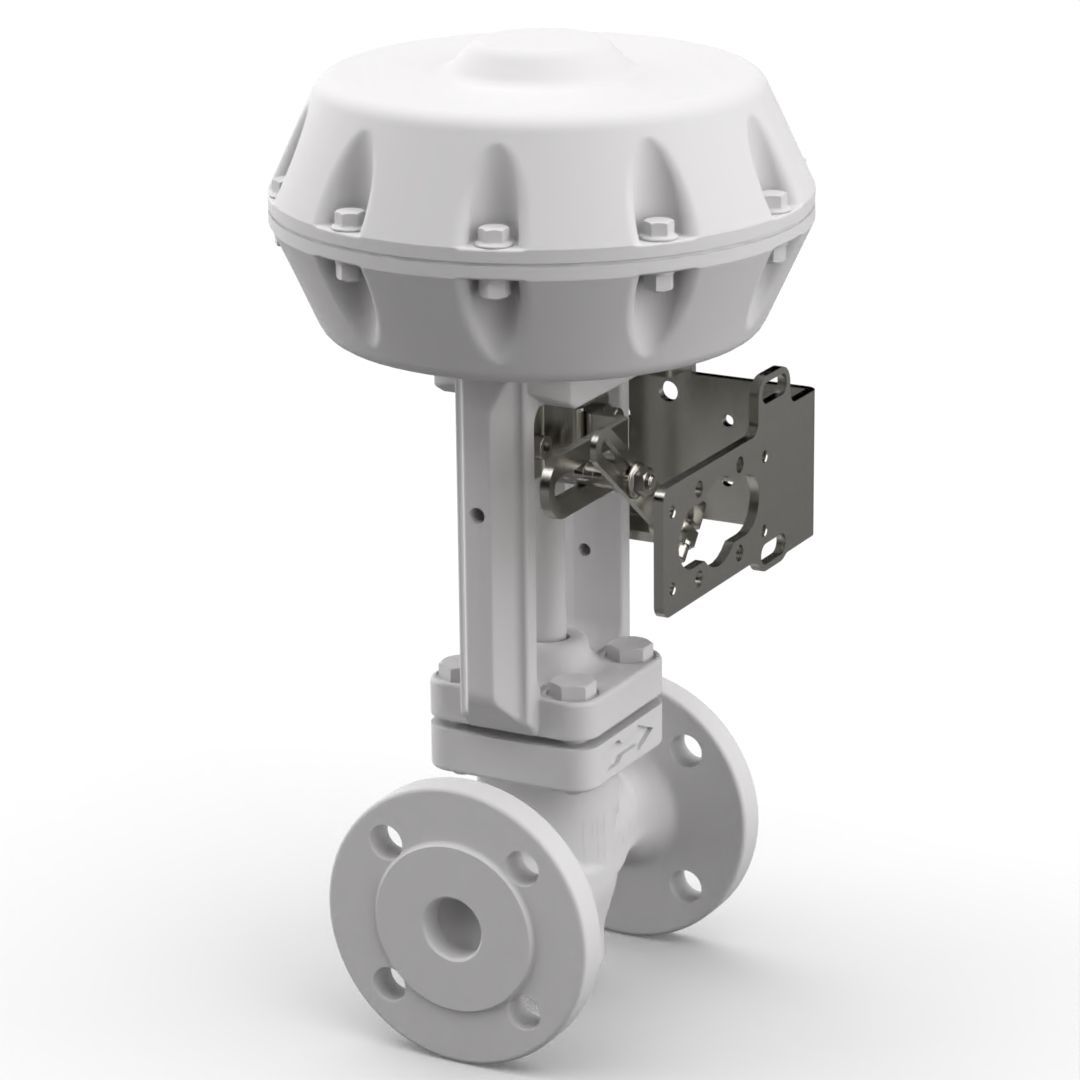

Il set di montaggio LinKit offre nuove possibilità per l’assemblaggio di accessori per feedback di posizione e controllo secondo la DIN EN 60534-6-1 su attuatori lineari. LinKit offre il significativo vantaggio di poter assemblare componenti differenti, quali box di finecorsa, doppi sensori o posizionatori a dispetto delle diverse interfacce.

Opzioni individuali possono essere costruite in modo modulare sul bracket, così da semplificare il rifornimento e assicurarsi di avere a disposizione sempre il giusto set.

LinKit è disponibile con le seguenti forature:

- ISO F05 per box di finecorsa

- 2x Ø8,5 e foratura 65 mm per posizionatori

- Foratura 80x30 mm secondo la VDI/VDE 3845 per doppi sensori

Tutte le componenti sono in acciaio inox (AISI 304).

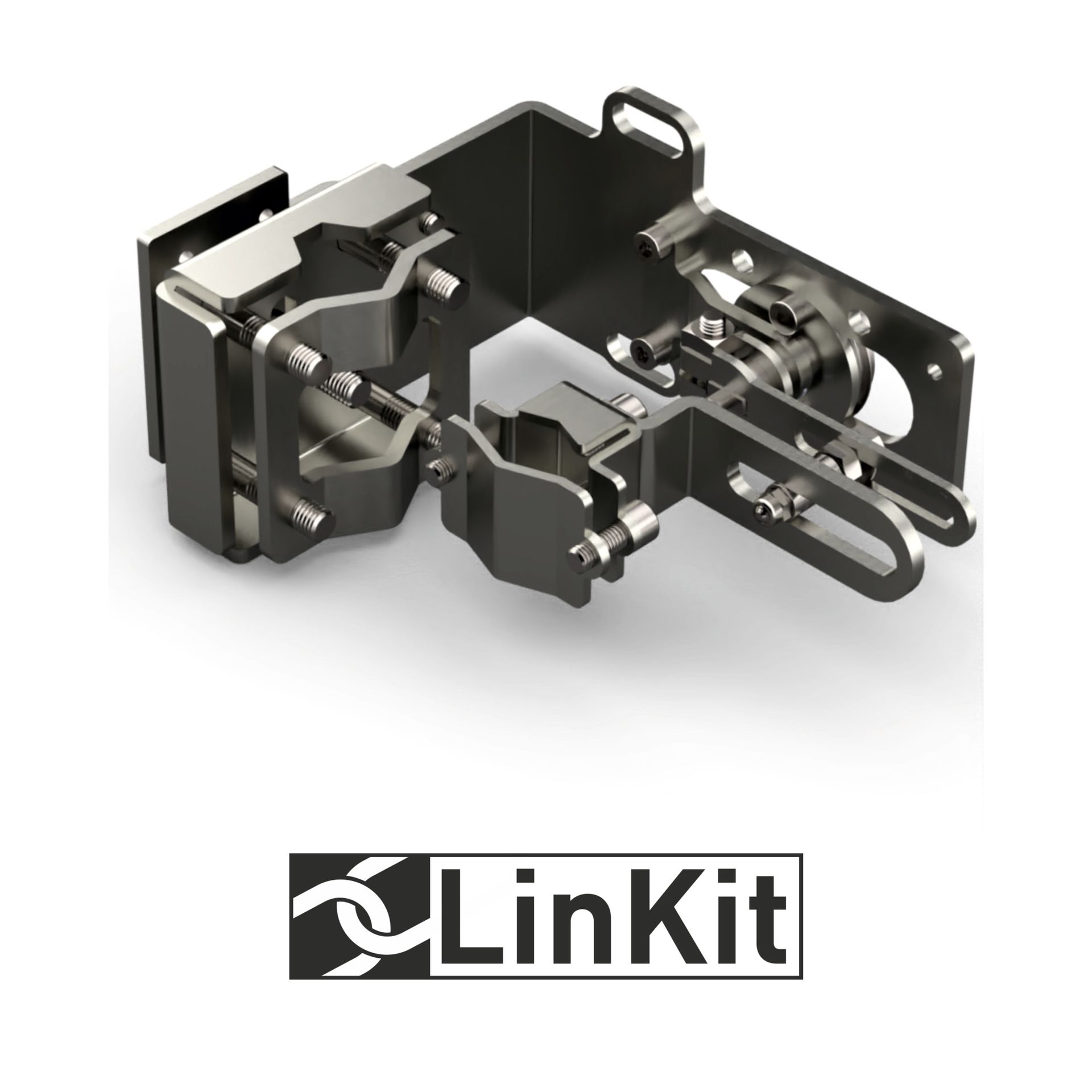

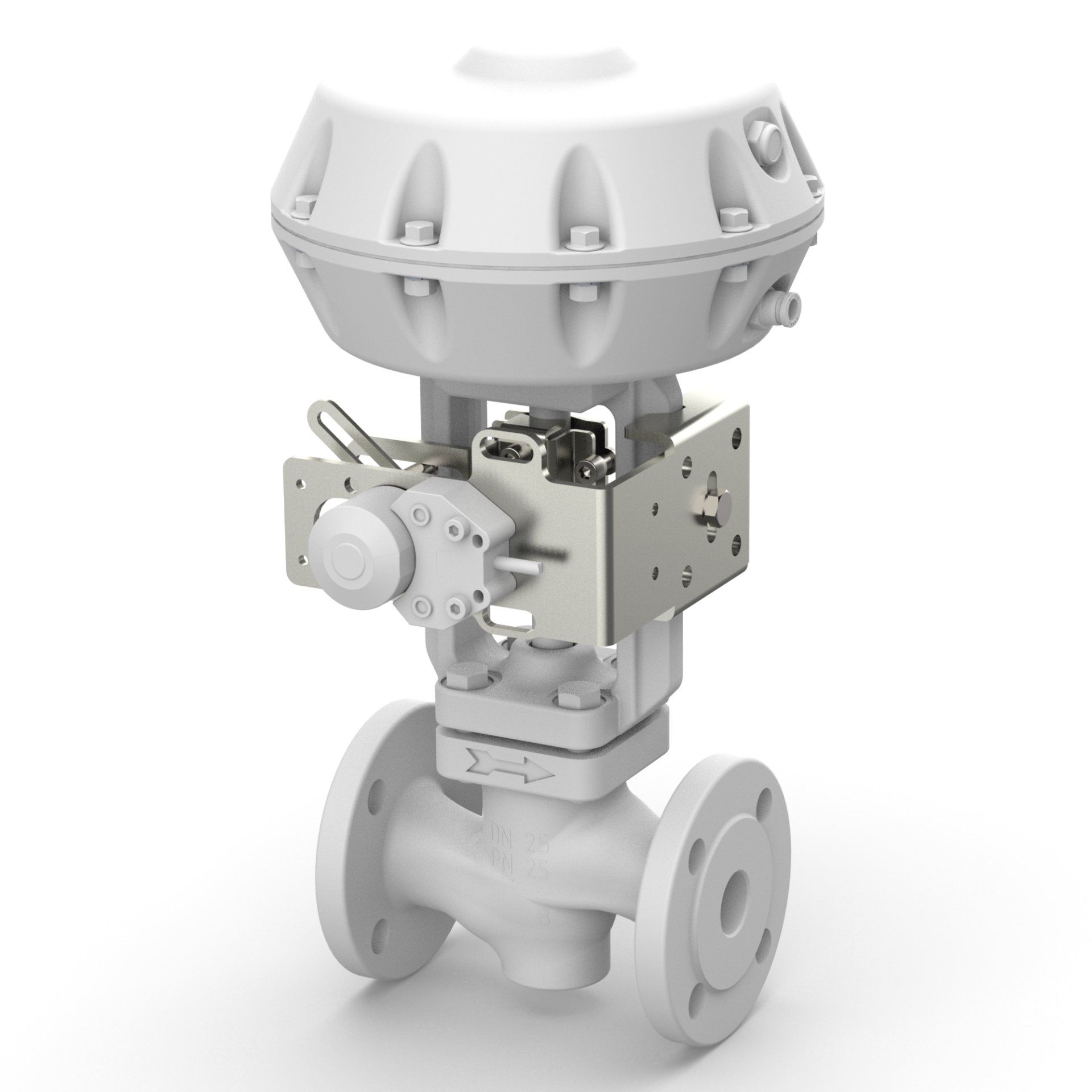

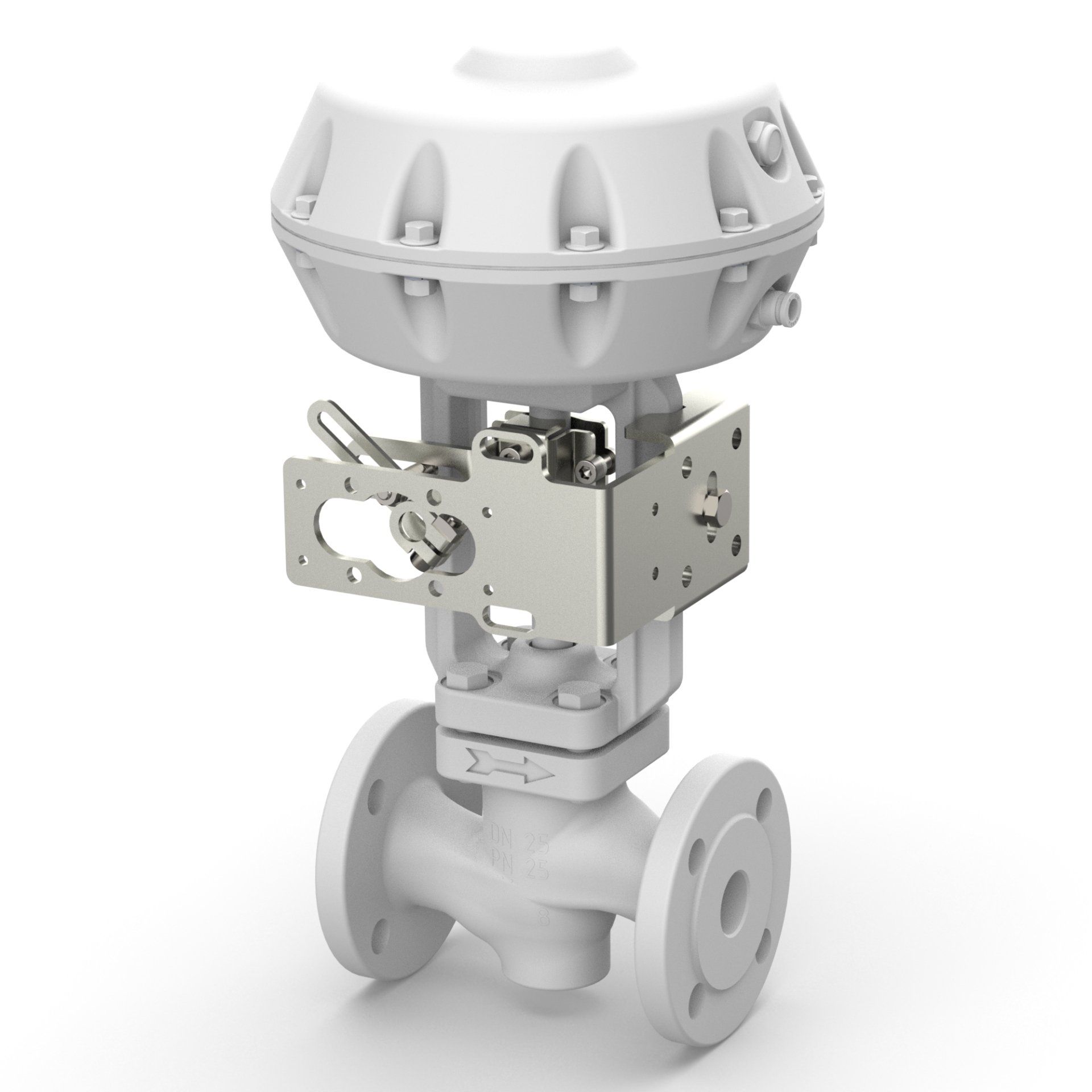

LinKit

Montagekit für einseitigen Anbau an Linearantriebe

Anwendung

Aufbau von Antriebszubehör auf Linearantriebe für Stellungsrückmeldung und Regelung.

Es gibt zwei verschiedene Ausführungen, einmal für Gusslaterne und einmal für Säulenlaterne.

Scheda tecnica

Depliant

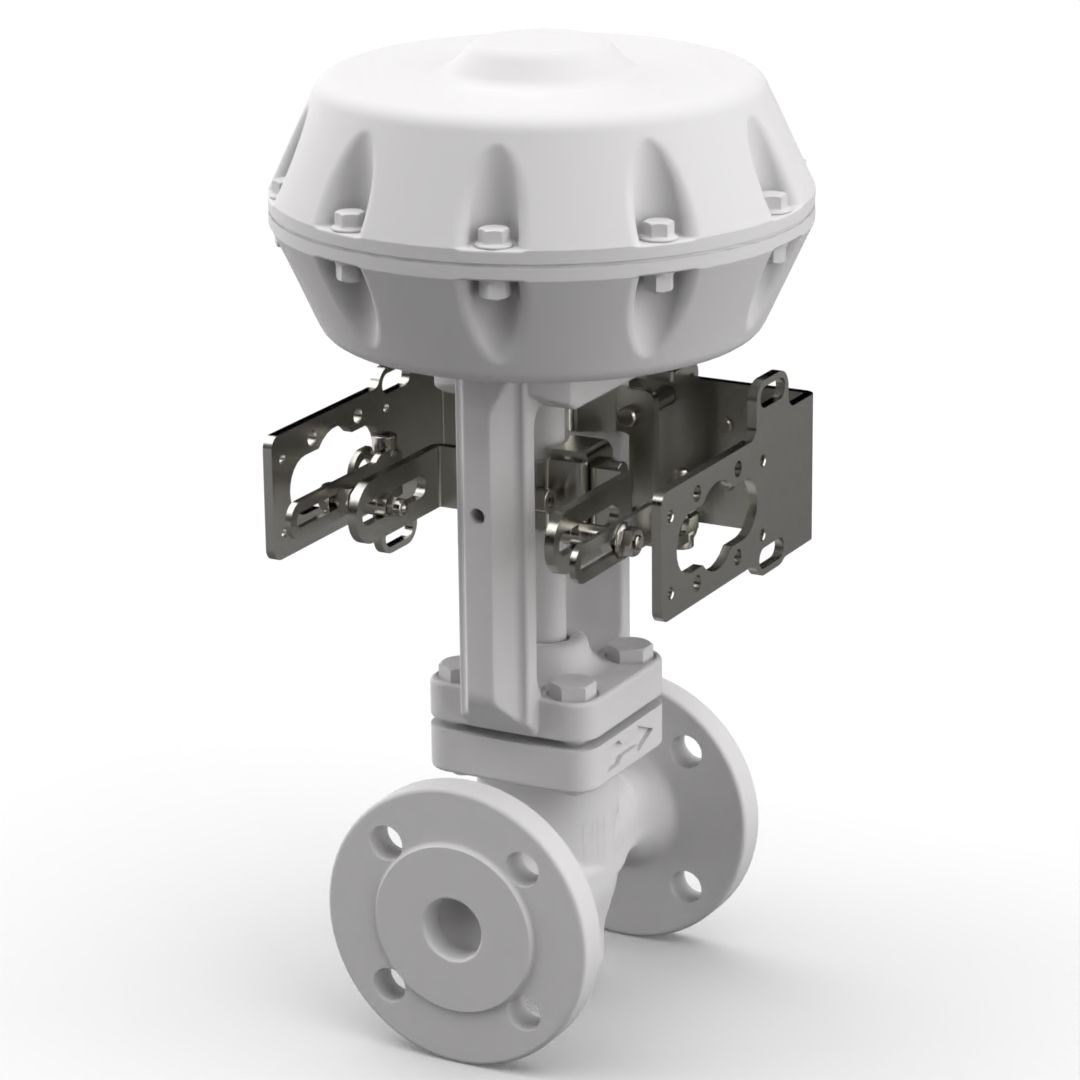

LinKit-Maxx

Montagekit für doppelseitigen Anbau an Linearantriebe

Anwendung

Aufbau von Antriebszubehör auf Linearantriebe für Stellungsrückmeldung und Regelung.

Es gibt zwei verschiedene Ausführungen, einmal für Gusslaterne und einmal für Säulenlaterne.

Scheda tecnica

Depliant

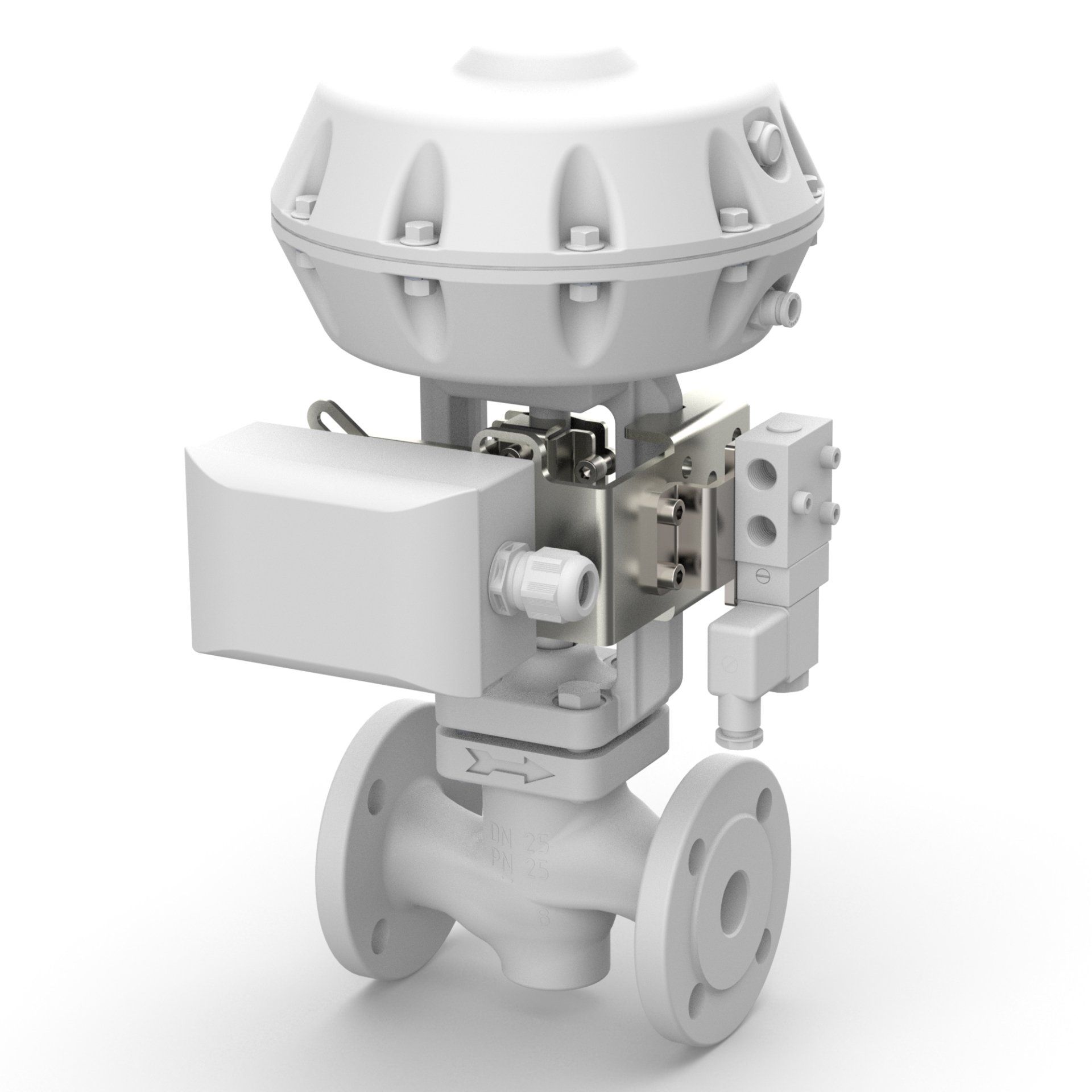

Accessori ed esempi d’applicazione

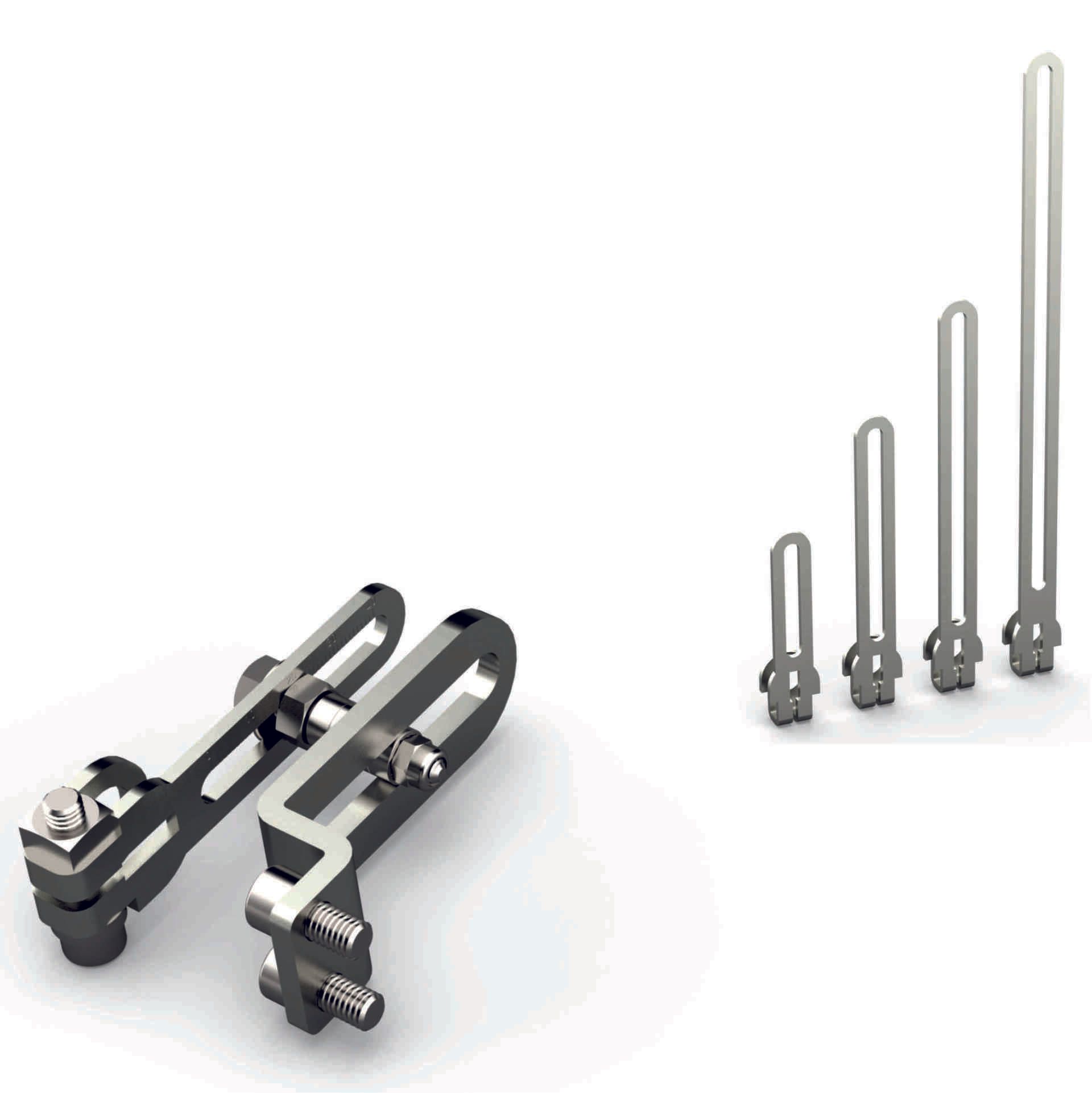

Hebelset

Set enthält 1x Hebel Antriebsseite, 1xHebel Rückmeldungsseite, 1x Mitnehmer mit Kugellager

Hebellänge 40 mm (Optional 80/120/200/300 mm)

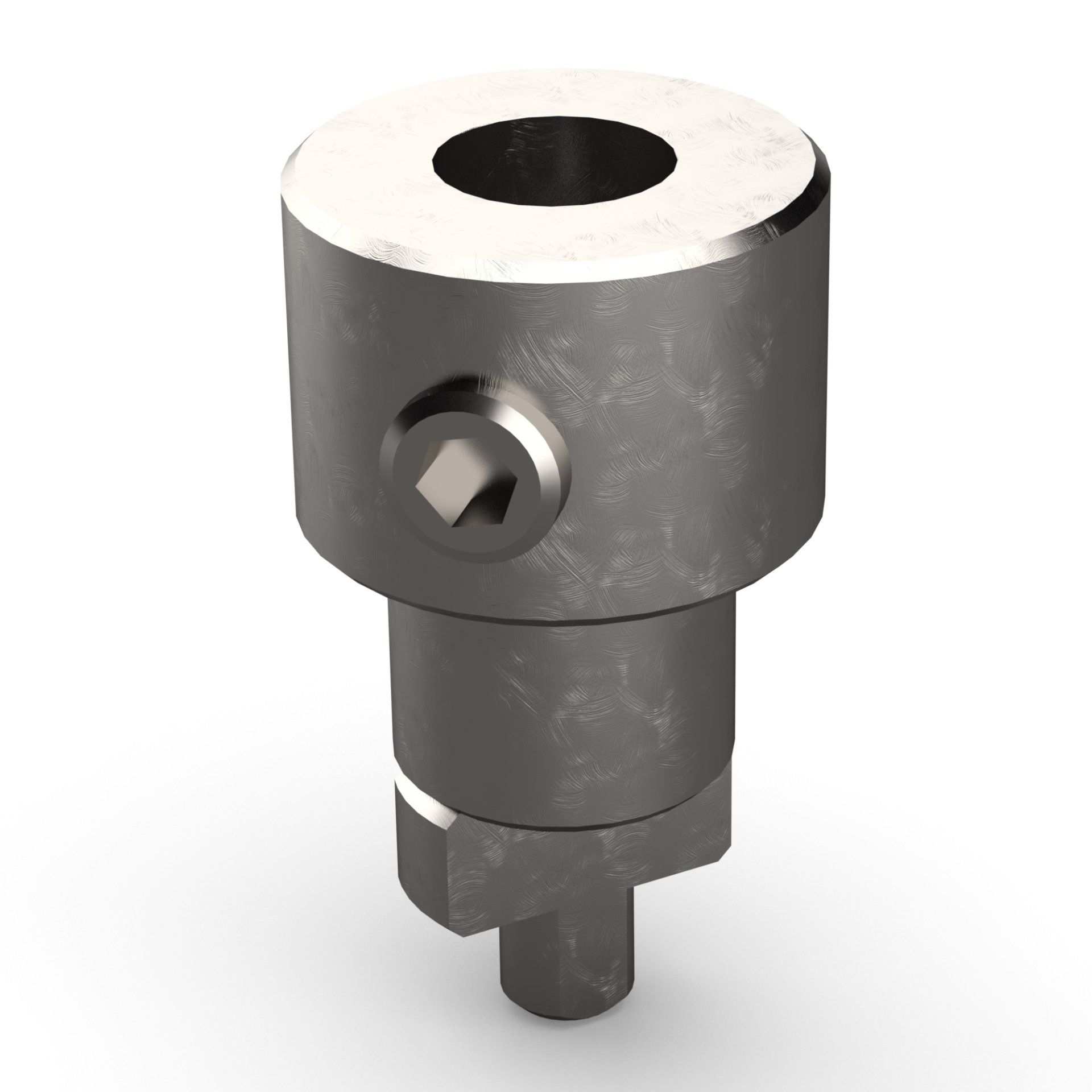

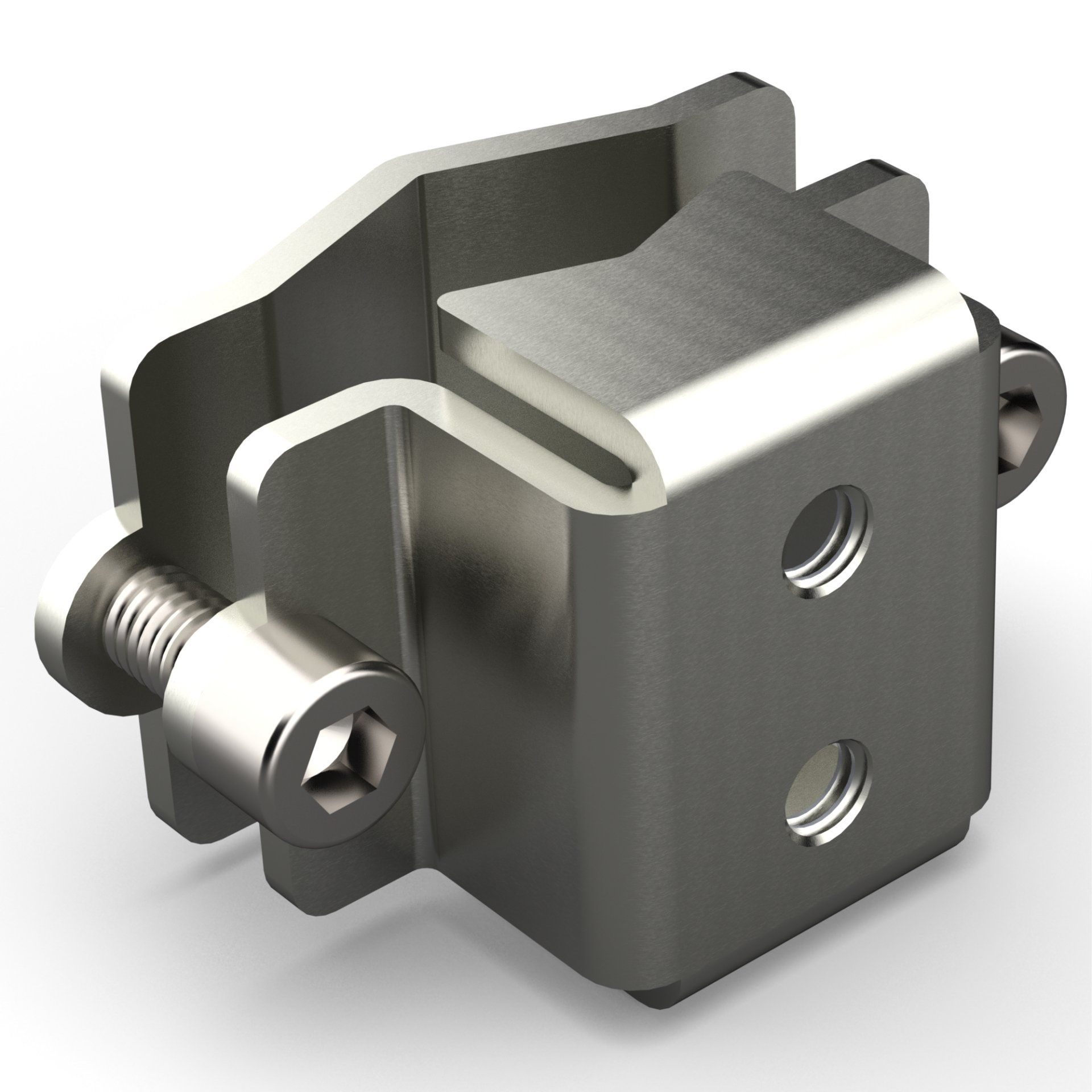

Wellenadapter für Stellungsregler

D8SW7 auf D12SW4, mit Madenschraube.

Set di leve

include 1x leva a fianco dell’attuatore, 1x leva a fianco del feedback, 1x guida con vite sferica Lunghezza leva 40mm (optional: 80/120/200/300mm).

Adattatore albero per posizionatori

da D8SW7 a D12SW4 con vite di bloccaggio.

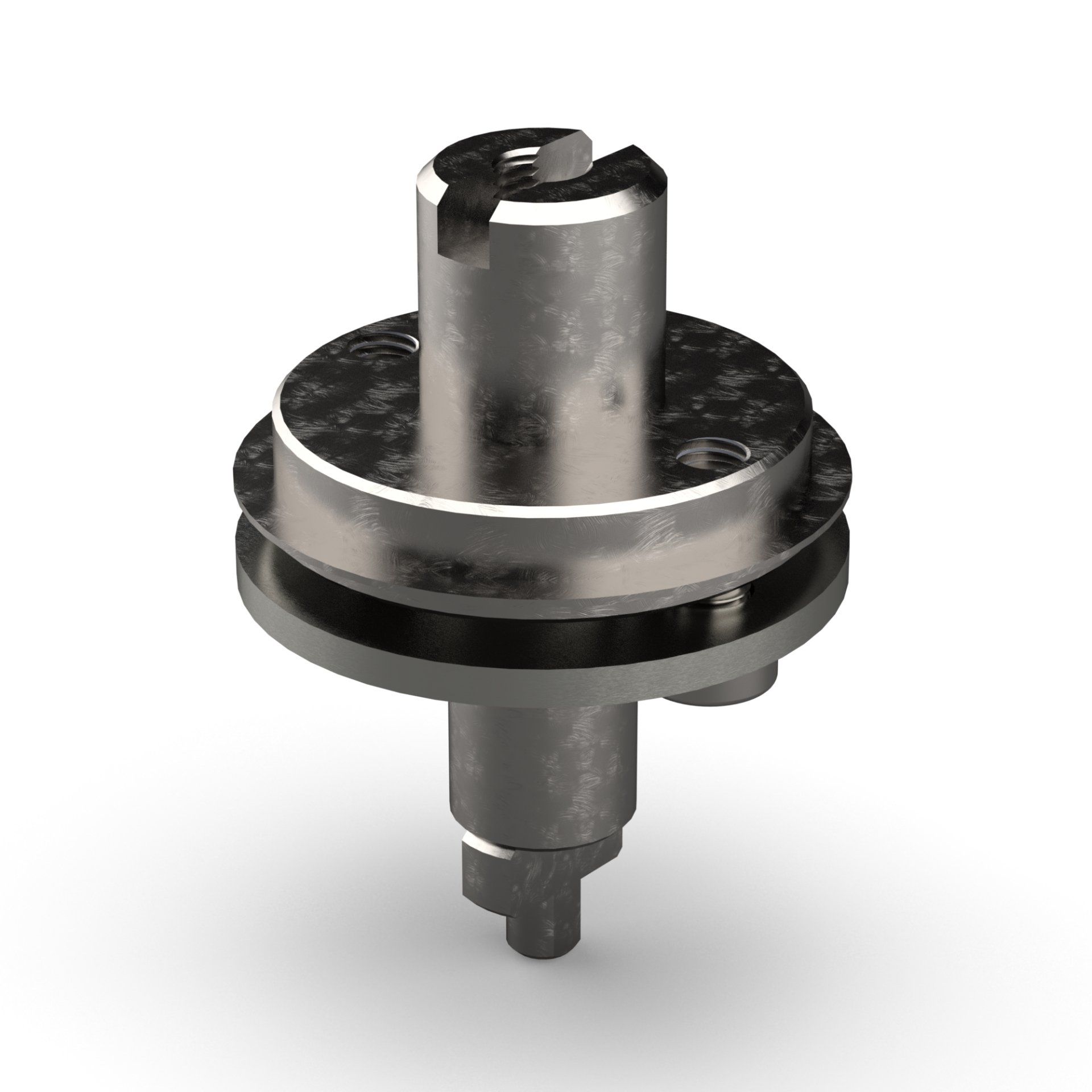

Wellenset

für eine Schnittstelle nach VDI/VDE 3845 mit Wellenhöhe 20mm für den Aufbau von z. B. Doppelsensoren.

Set enthält 1x Wellendurchführung, 1x Welle.

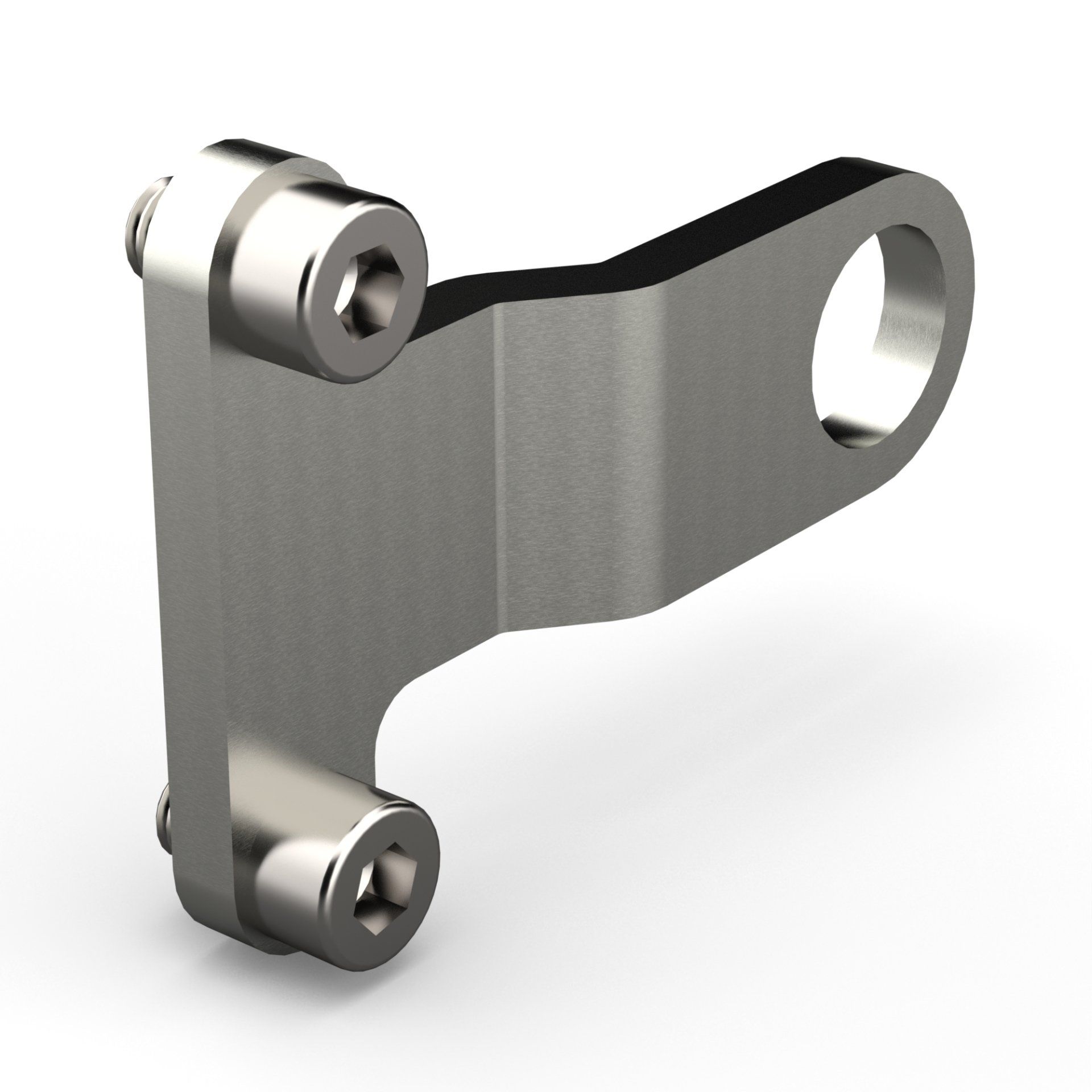

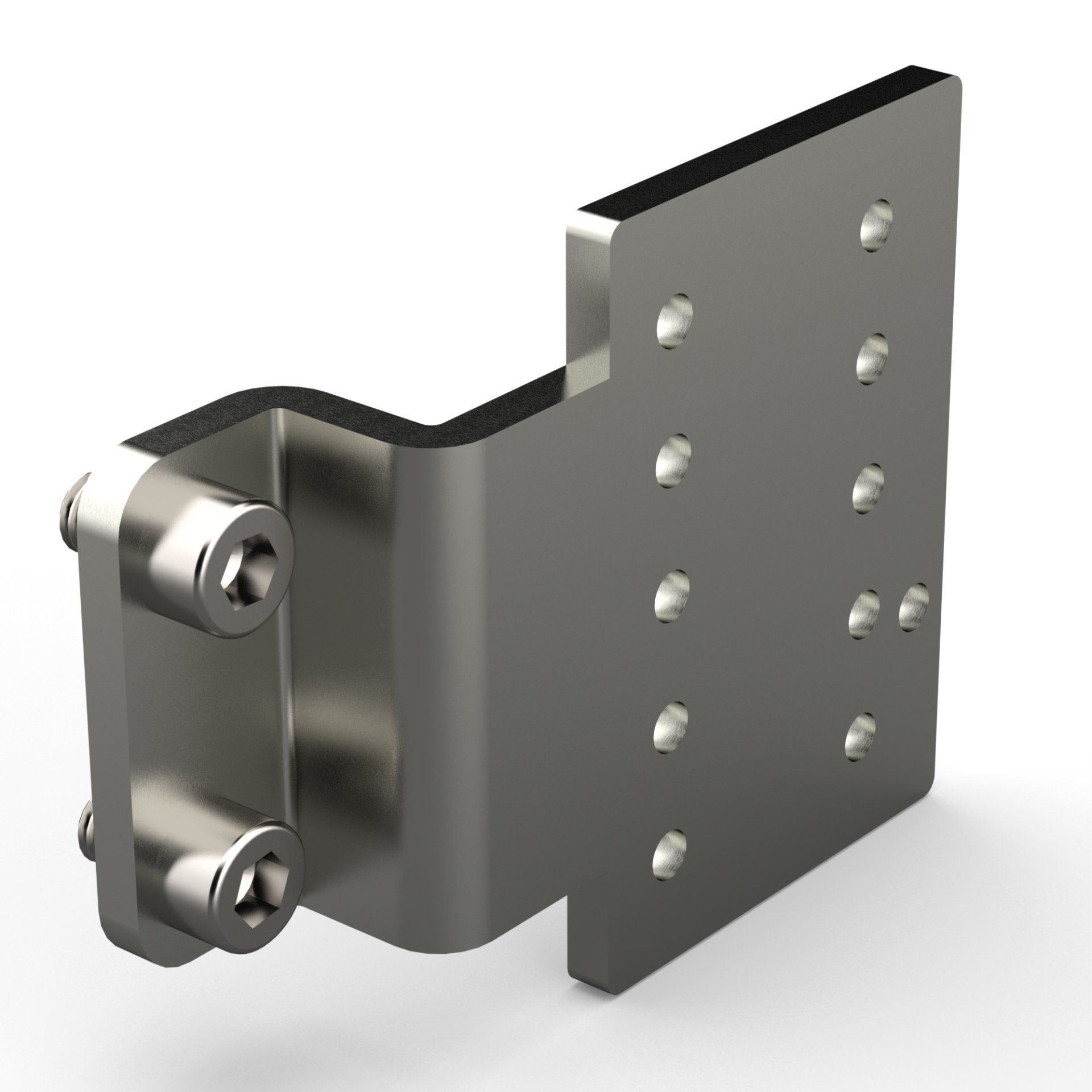

Befestigungsblech

für EUROTEC In-Line oder NAMUR Magnetventile (Nur mit NAMUR-Adapterplatte), inkl. 2x Befestigungsschraube.

Albero passante

per un’interfaccia secondo la VDI/VDE 3845 con altezza albero 20mm per assemblaggio ad esempio su sensori doppi. il set include 1x albero passante, 1x albero.
